一次消谐器(方形户外用)
一次消谐器(方形户外用)

  一、概述
  LXQ系列6~35kV电压互感器中性点用非线性电阻消谐阻尼器(简称一次消谐器),是安装在6~35kV电压互感器(以下简称压变或PT)一次绕组Y。接线中性点与地之间的一种非线性电阻消谐阻尼器件。消谐器采用电气性能****、超细颗粒的SiC为基材,经大吨位的压机压制成高密度的长方形或圆饼状的坯体,在还原气氛下,经上千度的高温烧结而成。裸露的电阻器表面结构经特殊处理,能经受日晒雨淋,可直接用于户内外。它的体积小、重量轻、散热快、强度高、便于安装,很受用户青睐。
  该产品****符合现行电力部标准DL/T620-1997《交流电气装置的过电压保护和绝缘配合》第4.1.5条中的规定,可以起到良好的限制电压互感器铁磁谐振的效果。

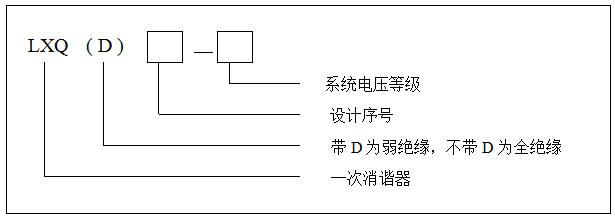

  二、型号说明


  根据系统电压分类, LXQ系列一次消谐器分为6kV、10kV、20kV、35kV四种;根据设计序号分类,消谐器分为LXQI(方形户外用)、LXQⅡ和LXQⅢ(圆柱形户内用), LXQI、LXQⅡ型消谐器分为10kV和35kV两种,10kV消谐器也可用于6kV系统; LXQⅢ型消谐器分为6kV、10kV、20kV和35kV四种。
  如: LXQ(D)Ⅱ-10 为:6kV 、10kV系统通用弱绝缘圆柱形一次消谐器;LXQ(D)I-10 为:6kV 、10kV系统通用弱绝缘方形一次消谐器。
  注: LXQI-10KV超小的一次消谐器不能做弱绝缘的(即带D叁数),普通型一次消谐器能做弱绝缘的。
  三、使用条件
  1、LXQI适用于户外,LXQⅡ、LXQⅢ适用于户内,环境温度-60℃~+60℃;
  2、额定频率:48Hz~62Hz;
  3、海拔高度不大于4000m,地震裂度8度及以下地区;
  4、大气中无严重污秽及浸蚀性介质的场所;
  5、串接于交流6~35kV非有效接地系统PT一次绕阻中性点与地之间, 在一个系统中
  接有多台电压互感器时,在每台互感器的三相高压绕阻中性点装一台消谐器, 才能有效地限制弧光接地过电压和消除铁磁谐振。
  四、技术参数
  表1 : LXQI、LXQⅡ型一次消谐器交流电气参数表

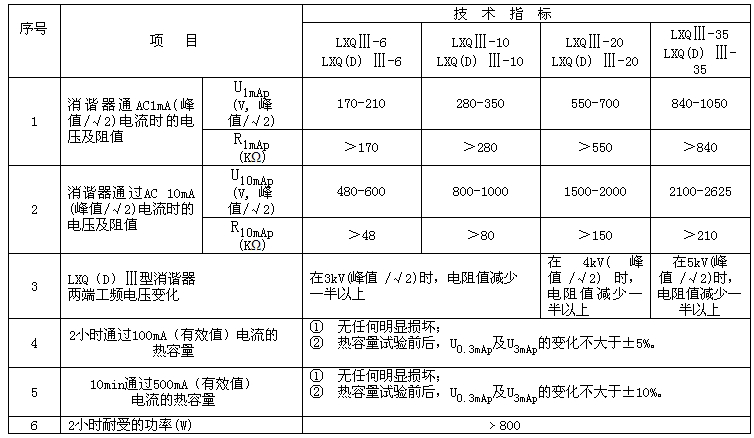

  表2 : LXQⅢ型一次消谐器交流电气参数表

  五、选型原则
  LXQ系列一次消谐器按照PT所在电网额定电压可以分为6kV、10kV、20kV、35kV四种。选取消谐器的型号除了与压变所在电网额定电压有关,还与压变高压绕组X端(尾端)的绝缘等级有关。由于消谐器是串在PT一次绕组中性点与地之间的非线性阻尼电阻,其非线性特征使得消谐器在正常工作电流段具有一定的阻值,从而有效地限制高压涌流和铁磁谐振。可是当电网发生异常的大电流(如雷击、电网断线谐振)时,会产生一个比较大的电压,如果压变尾端绝缘等级不强(俗称弱绝缘压变,其高压尾端与二次侧一同输出),就有可能损坏压变X端绝缘。针对这种情况,LXQ系列消谐器因压变X端绝缘等级不同而分为LXQ型和LXQ(D)型。LXQ(D)型提供一个D参数元件,该元件能有效限制消谐器两端电压,使其在弱绝缘压变的绝缘耐受水平之下,从而有效保护中性点绝缘。
  六、安装方式
  一次消谐器必须安装在压变中性点与地之间,下端固定接地,上端接中性点,如下图所示。若安装在压变柜内,消谐器与周围接地体的距离建议≥2cm。消谐器上端与压变中性点采用绝缘导线连接。消协器不分正负极,一般垂直安装,也可以水平安装。安装原理图如下:

  七、质量保证
  产品出厂后,在用户****遵守本产品说明书规定的运输、储存、安装和使用要求的情况下,产品在出厂之日起一年内,如发现产品及配件发生非人为损坏,本公司负责免费修理并对售出产品负责终身维修,超过一年期限装置维修酌情收取适量成本费。

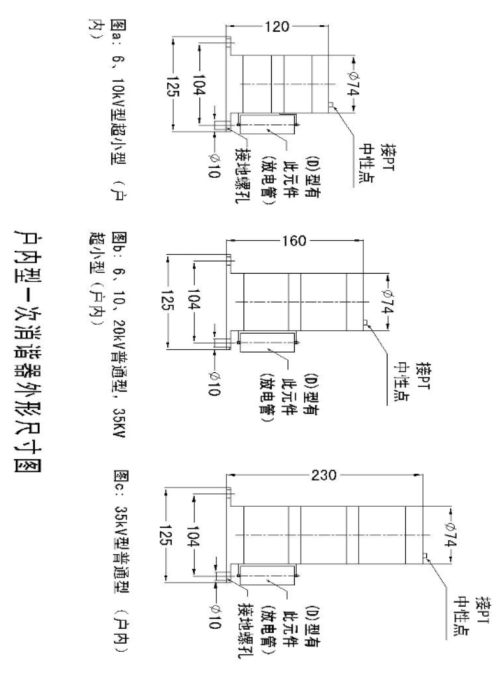

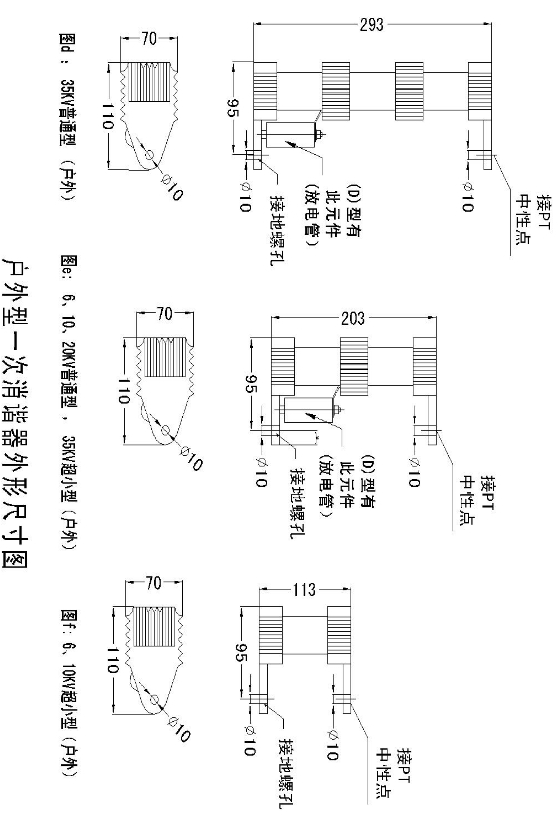

  八、外形尺寸图(见下页)
