微机(二次)消谐(多功能)
微机(二次)消谐(多功能)

  一、装置概述
  HH-KXD3000系列“多功能微机消谐装置”适用于0.38kV~66kV的中性点不接地的电力系统。当系统发生铁磁谐振时,不但可以迅速消除铁磁谐振,还可以对谐振过电压、单相接地作出指示。
  装置采用32位ARM芯片作为检测、控制的核心元件,除具有先进的消谐功能外,还具有以下功能:
  1、电能质量分析功能:可测量三相电压的2~31次谐波、总谐波畸变率、电话谐波因数、波峰系数、不平衡度等电能质量参数。
  2、网络通讯功能:所有测量数据都可通过串口(RS485)读取,装置的整定参数也可以通过串口修改。
  3、 事件记忆掉电不丢失(可保存100年)。系统时钟在装置失电后可正常运行。
  4、 运算速度快、性能稳定、抗干扰能力强。
  5、采用128(W)×64(H)点阵液晶显示器LCD,全中文化界面,具有各种操作、控制、数据输入、报警信息画面。
  6、 可加“语音报警功能”。
  7、 可加“打印功能”,每笔故障信息都可通过装置配备的打印机打印输出。
  8、本装置有三种工作模式可供选择:“1段母线 Y接”或“1段母线V接”模式(支持的电压接线方式有Y接线和V接线)、“4段母线模式“。
  二、装置的特点和主要技术指标
  1、 开机显示Ⅰ段母线PT开口三角电压4种频率分量的有效值:3分频(17HZ)、2分频(25HZ)、工频(50HZ)、3倍频(150HZ)的电压分量有效值。通过菜单操作可以方便地查看其它测量值。
  2、 可以判断谐振过电压、单相接地、铁磁谐振等异常,并对铁磁谐振迅速消除。
  3、 对各种故障均给出报警信息,通过设置可以控制继电器的行为,并保存故障信息。
  4、 有21次故障信息记忆,掉电不丢失。
  5、配置RS485通讯接口和标准的ModBus@RTU通讯协议,可以访问装置的测量数据和报警信息等实时数据;并可通过通讯接口整定装置,改变装置的运行状态。
  三、使用条件
  1、户内使用,要求通风良好。
  2、环境温度-10~50°C,相对湿度≤90%,大气压力80~110Kpa、海拔高度≤2Km。
  3、适用范围:66KV、35KV、10KV、6KV、3KV及以下等级的中性点不接地或经消弧线圈、电阻接地的小接地电流系统,可广泛用于电力、石油、化工、煤炭、冶金、高层建筑等供电系统。
  4、工作电源:AC50~250V,频率50~60Hz或DC50~250V,功耗小于15W。
  四、装置的工作原理
  装置实时检测PT开口三角电压,应用DFT算法计算出零序电压的四种频率分量。一旦检测到谐振发生,装置就会启动大功率消谐元件。
  动作判据如下(出厂设定值,也可根据现场情况整定):
  1、谐振判据:17HZ谐波电压≧17V,
  25HZ谐波电压≧25V,
  150HZ谐波电压≧33V。
  2、接地判据:120V>基波电压≧30V
  3、过压判据:基波电压≧120V,启动消谐出口,消谐成功认为是基波谐振,不成功则认为是谐振过压。
  当检测到谐振时,共进行3次消谐,每次50ms,间隔200ms,同时指示发生谐振的母线段号,并存储相关的事件信息。
  五、装置的使用说明
  5.1 装置的面板
  装置的显示器、按键和扬声器的分布如下图。

  图  1
  5.2按键的说明
  “FN键”在菜单操作时,用作“退出键”;在输入设定数值时,用作“移动光标键”,以指示需要修改数值的位置。
  “UP键”在菜单操作时,向上移动光标,选择需要查看或设定的项目;在输入设定数值时,用作“加一键”。
  “DOWN键”在菜单操作时,向下移动光标,选择需要查看或设定的项目;在输入设定数值时,用作“减一键”。
  “ENT键”是“确认键”用于确认所选项目或所设定的参数。
  5.3 菜单的操作
  ①测量数据查阅操作

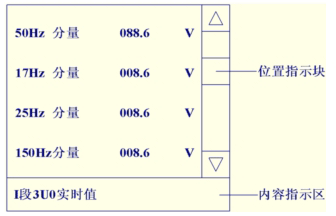

  装置上电后显示Ⅰ段母线的各分量值,如下图:

  图2第  1屏
  在第1屏下,按FN或ENT键将进入如下界面

  图3  第2屏
  红色文字表示光标所在位置。在第2屏下,按“UP键”或“DOWN键”移动光标,按“Fn键”退回上一级菜单,按“ENT键”进入所选择的下一级菜单。选择“实时数据”并按“ENT键”进入“实时数据”查阅页面。需要说明的是:在“Ⅰ段母线 Y接或Ⅰ段母线V接”模式下,可查阅Ⅰ段母线PT开口三角电压各分量和母线的各相(线)电压;在“Ⅳ段母线模式”下,可查阅Ⅰ~Ⅳ段母线PT开口三角电压各分量,如图4:


  图4  第3屏
  在第3屏下,按“UP键”或“DOWN键”,可翻页浏览装置测量的实时值,按“FN键”退回上一级菜单。
  用同样的方法可以查阅“谐波相关”、“事件记录”的内容。
  注意:“谐波相关”的内容只有在“Ⅰ段母线 Y接或Ⅰ段母线 V接”模式下,才有意义。
  在第2屏下,按“UP键”或“DOWN键”移动光标,选择“系统状态”, 并按“ENT键”,可查看系统状态,如图5所示:本页面显示系统的实时时钟和通讯状态(若和上位机有通讯则显示图示的网络标志,否则隐去)。按“FN键”退回上一级菜单。


  图5  第4屏
  在第2屏下,按“UP键”或“DOWN键”移动光标,选择“清空记录”, 并按“ENT键”,出现如图6所示的页面。


  图6 第5屏
  在第5屏下,按“Fn键”移动光标,选择是否清空记录,按“ENT键”确认当前的操作。并退回上一级菜单。
  ②装置整定操作
  在第2屏下,选择“装置整定”并按“ENT键”可进入“装置整定保护密码”页面,如图7。输入保护密码(0011),则进入“装置整定选项”页面,如图8。


  图7 第6屏


  图8 第7屏
  在第7屏下,选择“通讯设置” 并按“ENT键”可进入“通讯设置”页面,如图9。
  a、在第8屏下,按“Fn键”移动光标,选择要修改的数值位置(首先是通讯地址的数值),按“UP键”或“DOWN键”修改通讯地址。
  b、按“ENT键”确认当前的修改,此时开始修改通讯速率,按“UP键”或“DOWN键”修改通讯速率。
  c、按“ENT键”确认当前的修改,此时进入“是否保存修改”页面(如图10),按“Fn键”移动光标,选择是否保存,按“ENT键”确认当前的操作。并退回上一级菜单。

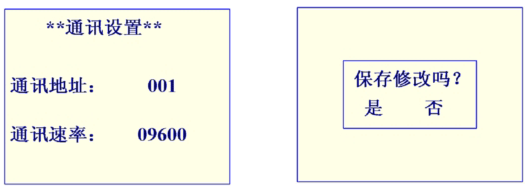

  图9 第8屏                              图10第9屏
  在第7屏下的其它“装置整定”项目的设置方法和“通讯设置”的设置方法类似,只是所设置的项目多少不一样,为了表述的更加清晰,把装置整定各项制成表格。
  通讯设置:

  表1  通讯设置一览表

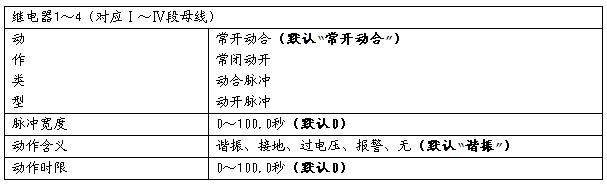

  报警设置:

  表2  报警设置一览表
  谐振判据:

  表3  谐振判据设置一览表

  表4  接地判据设置一览表
  注意:判据设置要合理,其中基波的谐振判据要大于接地判据。请参考装置的默认设置。
  模式设置:

  表5  模式设置一览表


  表6  变比设置一览表
  在第7屏下,执行“恢复默认”命令后须重新设置时钟。
  六、装置的接线和开孔尺寸

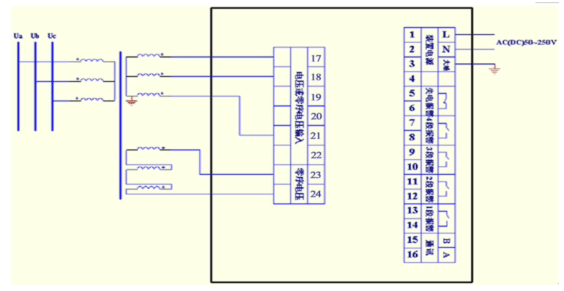

  6.1接线图一

  图11  Ⅰ段母线 电压Y接

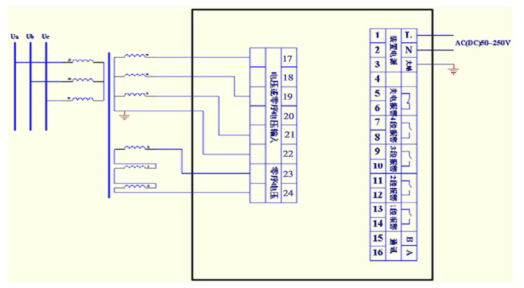

  接线图二:

  图12  Ⅰ段母线 电压V接

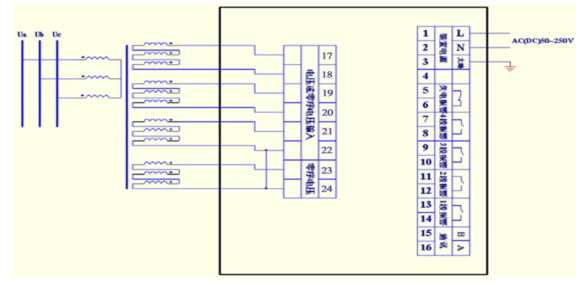

  接线图三:

  图13  Ⅳ段母线模式

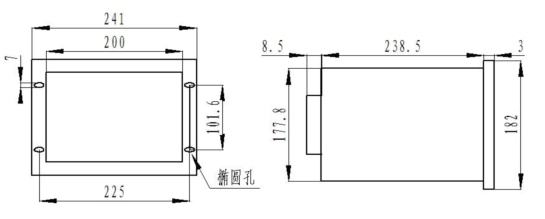

  6.2开孔尺寸
  a、开孔尺寸(不带打印):
  205×180(宽×高),机箱深度均为250mm
  安装孔尺寸: 101.6×225(4×φ7)

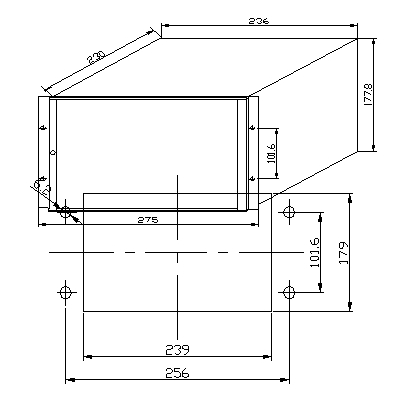

  b、开孔尺寸(可带打印机):
  239×179(宽×高),机箱深度均为230mm。
  安装孔尺寸: 101.6×256    (4×φ6.2)



  七、选型说明
  装置具有消谐、测量、分析电能质量多种功能,除标配的RS485(用C表示)通讯外,以下功能可供选择:
  1.  I段母线监测(支持的电压接线方式有Y接线和V接线)加I段消谐模式;
  2.  没有母线检测,Ⅰ--Ⅳ段母线消谐模式(用数字1-4表示母线段数);
  3.  以上俩种模式均可增加语音报警功能(用Y表示),打印功能(用D表示);
  温馨提示:a.  母线监测功能只适应I段母线;
  b.  二段母线以上消谐没有监测功能。
  4. 选型示例:
  例如: 一段母线加语音报警功能型号为: HH-KX3000-1CY
  又如: 一段母线加打印功能型号为:HH-KX3000-1CD
  又如: 两段母线消谐型号为:HH-KX3000-2C
  又如:四段母线加打印、语音功能型号为:HH-KXD3000-4CY
  八、订货须知
  8.1  请告知是否需要母线监测功能;
  8.2  请告知需要几段母线;
  8.3  请告知是否需要加打印功能;
  8.4  请告知是否需要加语音报警功能。
